Путешествие в страну «Incognito». Процесс изготовления брекетов «Incognito»

После того как я начала осваивать методику работы на системе «Incognito» («Инкогнито») мне захотелось воочию увидеть весь процесс изготовления, чтобы лучше представлять те возможности, которые предлагает эта система, и лучше понять её работу. Кроме того, хотелось посетить клинику доктора Вихмана, пообщаться с его командой. И вот в свой запланированный отпуск я осуществила эту мечту!

ортодонт Баранова О.А.

22 сентября мы с мужем приехали в Бад-Эссен – маленький уютный городок на западе Германии, недалеко от Гановера. А на следующий день я посетила лабораторию по изготовлению брекетов «Incognito». Хочу отметить, что лабораторию могут посещать по предварительной договорённости ортодонты, прошедшие обучающий курс по работе с системой «Инкогнито». А та часть лаборатории, где идёт непосредственное изготовление брекетов, является закрытой для посещения.

Лаборатория «Incognito» - это производственный комплекс на самом высшем уровне, где работают около 190 человек – врачи, техники, инженеры, менеджеры, программисты. И каждому производственному процессу выделен отдельный кабинет и команда специалистов.

А теперь немного подробнее обо всех этапах изготовления:

  1. Здесь, в Москве, я снимаю двухслойные поливинилсилоксановые (суперточные) слепки, составляю подробный план лечения, заполняю бланк-заказ и отправляю это всё в Бад-Эссен. В Германии слепки попадают в кабинет к техникам, которые изготавливают 2 модели челюстей (модели патологии прикуса).
    Одну из них гипсуют в артикуляторе (это очень важно, т.к. артикулятор воспроизводит анатомически правильное положение челюстей и функционально-объективное движение нижней челюсти).
брекеты Инкогнито сетап модель
  1. В следующем кабинете другие техники ту модель, которая без артикулятора, распиливают на каждый зуб по отдельности и расставляют зубы в правильное физиологичное и эстетичное положение, и получается сетап-модель (изготовление сетап-модели очень трудоёмкий процесс, которому техники специально обучаются в течение нескольких лет). Затем эту модель тоже помещают в артикулятор. Получаются 2 модели в артикуляторах: одна с кривыми зубами (модель патологии прикуса), вторая с ровными (сетап-модель).
  2. Далее начинается современный суперточный технологичекий процесс CAD/CAM, который включает в себя:
изготовление брекетов Инкогнито
  • Оптическое сканирование моделей. Наши 2 модели поступают в отдельный кабинет на неконтактное трёхмерное оптическое сканирование, оно происходит с точностью в 20 мк;
  • Компьютерное моделирование и дизайн. В следующем кабинете техники-дизайнеры получают на монитор отсканированные 3D модели челюстей и в специальной программе моделируют (ориентируясь на сетап-модель) форму, размер и положение каждого брекета для каждого зуба в отдельности (площадка брекета идеально повторяет ту часть зуба, на которую он будет клеиться). Дизайн аппаратуры «Инкогнито» позволяет фиксировать её даже на скученных зубах, что не всегда возможно с другой лингвальной системой. Смоделированные брекеты обязательно «примеряют» сначала на ровных зубах (результат после лечения), а потом на криво стоящих (исходная ситуация пациента). Потом виртуальное 3D изображение брекетов «снимается» с зубов, ориентируется в трёхмерном пространстве вдоль плоскости расположения пазов, и передаётся на восковой принтер;
  • восковые модели брекетов
  • Изготовление восковых моделей брекетов. В следующем кабинете прототипная машина двумя видами воска конвертирует виртуальный брекет в восковой аналог. Один слой – поддерживающий (красный) для трёхмерного производства (выступает в качестве объёмной формы брекета), а другой (синий) для литья заполняет этот объём. Процесс длится 24 часа. Дальше модели отправляются в расплавочный цех.

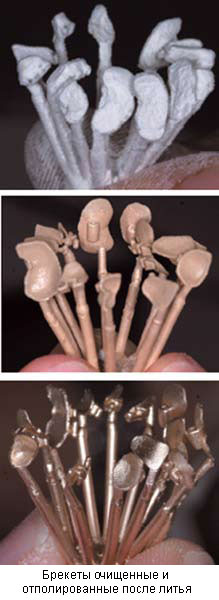

  1. В расплавочном цеху восковые модели брекетовопускаются в растворитель, где растворяется поддерживающий слой воска . Остаются восковые брекеты, к которым крепятся держатели (литниковая система). И затем это всё отправляется в закрытый для посещения цех, где брекеты непосредственно выплавляются из золотосодержащего сплава. При температуре 365 С испаряется полностью воск, а при температуре свыше 600 С в атмосфере аргона (газ) происходит окончательное литьё брекетов.
  2. этапы изготовления брекетов Инкогнито
  3. Далее эти золотые брекеты попадают в следующий цех, где их снимают с держателей, затем полируют, шлифуют и вручную проверяют на точность размеры пазов на каждом брекете специальным калибровочным инструментом. Брекет, паз которого не равняется 0,0180 – 0,0183 мм. выплавляется заново.
  4. Потом их отправляют в следующий кабинет, где специалист вручную каждый брекет фиксирует на гипсовую модель с первоначальным (неправильным) положением зубов. При этом он ориентируется на 3D изображение положений брекетов из компьютерной программы, полученное на 4 этапе.
  5. После того как брекеты приклеили к зубам модели, на этой модели изготавливается специальная двухслойная переносная каппа, а после снятия этой каппы брекеты остаются в ней. Вот именно с помощью этой каппы ортодонт фиксирует сразу все (одномоментная непрямая фиксация) брекеты на Ваших зубах.
  1. Изготовление дуг. В отдельном кабинете робот для изгиба дуг гнёт дуги на каждый этап лечения конкретного клинического случая.
  1. В итоге получается полностью индивидуализированный набор лингвальной аппаратуры с заранее известным и доктору, и пациенту результатом лечения.

Примерно через 2-3 месяца мне присылают Ваши брекеты, дуги, модель патологии прикуса - «то, что есть» и сетап-модель - «то, что станет».

Команда д-ра Вихмана контролирует каждый клинический случай. Каждый день в лаборатории присутствует ортодонт, который знакомится с присланными бланк-заказами, и при необходимости вносит поправки и коррективы, которые обязательно согласовываются со мной по телефону или по электронной почте.

Так же я посетила клинику доктора Вихмана , провела в ней 2 часа, познакомилась с сотрудниками, посмотрела на клинические аспекты работы с брекет-системой «Инкогнито».

Хочу выразить огромную благодарность доктору Вихману за согласие на организацию экскурсии по лаборатории!

Отдельное спасибо Татьяне (менеджер по работе с Россией) за тёплый и радушный приём!

Спасибо Дэнису Микуту (зам. заведующего производством), который провел экскурсию, и другим сотрудникам, которые показали процессы изготовления! А также д-ру Ву, который сопровождал меня в клинике д-ра Вихмана, помогал общаться, показал мне отдельные аспекты работы с аппаратурой и другим сотрудникам клиники!

Спасибо за прекрасный подарок – это новый выпуск пособия по лечению на брекет-системе «Инкогнито»!

Данная поездка укрепила моё мнение о том, что техника «Инкогнито» наиболее передовая, прогрессивная и просто очень интересная в работе! Я думаю, это очередной виток в будущее ортодонтической спирали!
